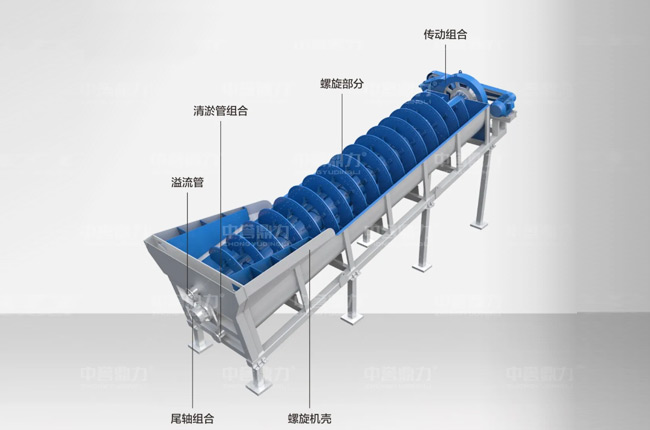

螺旋洗砂機結構圖
從螺旋洗砂機結構圖中可以看到，螺旋洗砂機由支架、清洗槽、螺旋部分、溢流管、尾輪組合、清淤管、傳動部分等結構組成。
清洗槽：又叫洗砂槽，半圓柱型設計，采用加厚鋼板焊接制作；
螺旋部分：是重要的組成部件，主軸和螺旋葉片組成，螺旋葉片均勻固定在主軸上，不同型號的設備螺旋片數量不一樣；
傳動部分：包括電機、減速機，電機馬力大小要與設備處理能力大小相匹配，一般情況要選擇稍微大型號的電機；該部分用的軸承采用密封設計，避免軸承與水接觸，保護軸承不易損壞；
